RHG5玻璃板液位计

玻璃板液位计

产品型号：RHG5

概述：

　　HG5型玻璃板液位计是按原化工部HG5-1364～1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
　　在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。

特点：

　　●直读式、读数精确、可靠
　　●结构简单、维修方便
　　●使用安全、耐用

结构原理：

　　根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。
　　仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。

主要技术参数：

　　测量范围（安装中心聚L）：300、500、800、1100、1400、1700mm
　　工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
　　材质：碳钢、不锈钢
　　工作温度：-20～+200℃
　　钢球自动关闭压力：≥0.2MPa
　　伴热蒸汽压力：≤0.6MPa
　　蒸汽夹套接头：G1/2"外螺纹

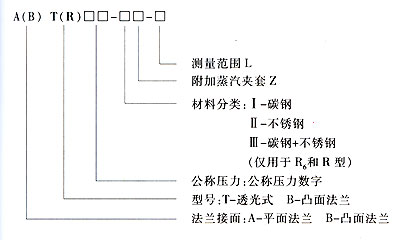

型号规格：

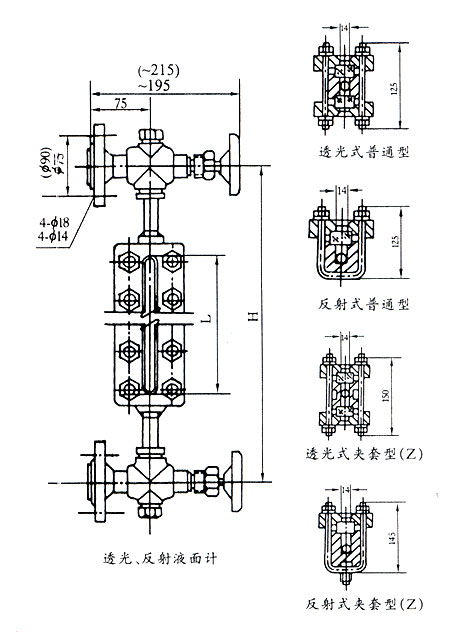

外形尺寸：

液面计规定标记：

名称	型号	规格	标准号	备注
液面计	A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法兰(A)按HGJ46-91 ②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa ③工作压力：2.5MPa
液面计	BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ，	L=500、800、1100、1400、1700	HG5-1365-80	①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa ②工作压力：6.3MPa
液面计	BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1366-80	①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa ②工作压力：4.0MPa
液面计	R6-Ⅲ	304	HG5-1367-80	工作压力：0.6MPa
液面计	R6-Ⅰ R6-Ⅱ	304	HG5-1368-80
液面计	R-Ⅲ	304	HG5-1369-80
液面计	R-Ⅰ R-Ⅱ	304	HG5-1370-80

标记示例：

　　透光式玻璃板液面计
　　平面法兰，工作压力2.5MPa
　　材质：不锈钢，带伴热夹套
　　测量范围：800毫米
　　标志：AT25-ⅡZ/L=800mm HG5-1364-80

RHG5玻璃板液位计
