QJ47Y/F法兰连接轨道球阀

法兰连接轨道球阀

产品型号：QJ47Y/F

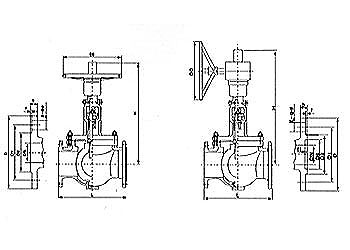

主要外形尺寸：

·主要连接尺寸（国标）

公称通径DN（mm)	标准值							参考值
	L	D	D1	D2	b	f	Z-φd	H	D0
	PM1.6(MPA)/PN2.5(MPa)
25	216	115	85	65	14/16	2	4-φ14	343	200
32	216	140	100	78	16/18	2	4-φ18	360	200
40	216	150	110	85	16/18	3	4-φ18	378	200
50	216	165	125	100	16/20	3	4-φ18	380	200
65	290	185	145	120	18/22	3	4-φ18/8-φ18	390	300
80	310	200	160	135	20/22	3	8-φ18	400	300
100	350	220/230	180/190	155/160	20/24	3	8-φ18/8-φ23	508	300
150	480	285/300	240/250	210/218	24/30	3	8-φ23/8-φ26	690	400
200	600	340/360	295/310	265/278	26/34	3	12-φ23/12-φ26	780	500
250	730	405/425	355/370	320/332	30/36	3	12-φ26/12-φ30	990	600
300	850	460/485	410/430	375/390	30/40	4	12-φ26/16-φ30	1180	600
350	980	520-555	470/490	435/448	34/44	4	16-φ26/16-φ34	1250	650
400	1100	580/620	525/550	485/505	36/48	4	16-φ30/16-φ36	1560	650
450	1200	640/670	585/600	545/555	40/50	4	20-φ30/20-φ36	1630	700
500	1250	715/730	650/660	608/610	44/52	4	20-φ34/20-φ36	1700	700
600	1450	840/845	770	718	48/56	5	20-φ36/24-φ41	1880	800
700	1650	910/960	840/875	788/815	50/60	5	24-φ36/24-φ42	2100	800
800	1850	1025/1085	950/990	898/930	52/64	5	24-φ41/24-φ48	2210	800
900	2050	1125/1185	1050/1090	988/1025	54/66	5	28-φ41/28-φ48	2320	800
1000	2250	1255/1320	1170/1210	1110/1140	56/68	5	28-φ42/28-φ58	2430	800

·主要连接尺寸（国标）

公称通径DN（mm)	标准值									参考值
	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
	PM4.0(MPa)
25	216	115	85	65	58	16	2	4	4-φ14	343	200
32	216	140	100	78	66	18	2	4	4-φ18	360	200
40	216	150	110	85	76	18	3	4	4-φ18	378	200
50	216	165	125	100	88	20	3	4	4-φ18	380	200
65	290	185	145	120	110	22	3	4	8-φ18	390	300
80	310	200	160	135	121	22	3	4	8-φ18	400	300
100	350	235	190	160	150	24	3	4.5	8-φ23	508	300
150	480	300	250	218	204	30	3	4.5	8-φ26	690	400
200	600	375	320	282	260	38	3	4.5	12-φ30	780	500
250	730	450	385	345	313	42	3	4.5	12-φ34	990	600
300	850	515	450	408	364	46	4	4.5	16-φ34	1180	600
350	980	580	510	465	422	52	4	5	16-φ36	1250	650
400	1100	660	585	535	474	58	4	5	16-φ41	1560	650
450	1200	685	610	560	524	60	4	5	20-φ41	1630	700
500	1250	755	670	612	576	62	4	5	20-φ42	1700	700
600	1450	890	795	730	676	62	5	5	20-φ48	1880	800
700	1650	990	900	835	778	68	5	5	24-φ48	2100	800
800	1850	1140	1030	960	883	76	5	5	24-φ58	2210	800

·主要连接尺寸（国标）

公称通径DN（mm)	标准值									参考值
	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
	PM6.3(MPa)
25	216	140	100	78	58	22	2	4	4-φ18	343	200
32	216	155	110	82	66	24	2	4	4-φ23	360	200
40	216	170	125	95	76	24	3	4	4-φ23	378	200
50	216	180	135	105	88	26	3	4	4-φ23	380	200
65	290	205	160	130	110	28	3	4	8-φ23	390	300
80	310	215	170	140	121	30	3	4	8-φ23	400	300
100	350	250	200	168	150	32	3	4.5	8-φ26	508	300
150	480	345	280	240	204	38	3	4.5	8-φ30	690	400
200	600	405	345	300	260	44	3	4.5	12-φ36	780	500
250	730	470	400	352	287	48	3	4.5	12-φ36	990	600
300	850	530	460	412	364	54	4	4.5	16-φ36	1180	600
350	980	600	525	475	422	60	4	5	16-φ41	1250	650
400	1100	670	585	525	474	66	4	5	16-φ42	1560	650
500	1250	800	705	640	576	70	4	5	20-φ48	1700	700
600	1450	930	820	750	676	76	5	6	20-φ58	1880	800

PM10.0(MPa)
25	230	140	100	78	58	24	2	4	4-φ18	387	200
32	230	155	110	82	66	24	2	4	4-φ23	410	200
40	260	170	125	95	76	26	3	4	4-φ23	430	250
50	300	195	145	112	88	28	3	4	4-φ26	478	250
65	340	220	170	138	110	32	3	4	8-φ26	520	300
80	380	230	180	148	121	34	3	4	8-φ26	559	300
100	430	265	210	172	150	38	3	4.5	8-φ26	575	400
150	550	355	290	250	204	46	3	4.5	12-φ34	870	500
200	65	430	360	312	260	54	3	4.5	12-φ36	1202	600
250	775	505	430	382	287	60	3	4.5	12-φ41	1326	600
300	900	585	500	442	364	70	4	4.5	16-φ42	1508	600
350	1025	655	560	498	422	76	4	5	16-φ48	1700	600
400	1150	715	620	558	474	80	4	5	16-φ48	1902	600
PM16.0(MPa)
25	230	140	100	72	58	28	2	4	4-φ23	387	200
32	230	165	115	85	66	30	2	4	4-φ25	410	200
40	260	175	125	92	76	32	3	4	4-φ27	430	250
50	300	215	165	132	88	36	3	4	8-φ25	478	250
65	340	245	190	152	110	44	3	4	8-φ30	520	300
80	380	260	205	168	121	46	3	4	8-φ30	559	300
100	430	300	240	200	150	48	3	4.5	8-φ34	575	400
150	550	390	318	270	204	66	3	4.5	12-φ41	870	500
200	65	480	400	345	260	78	3	4.5	12-φ48	1202	600
250	775	580	485	425	287	88	3	4.5	12-φ54	1326	600
300	900	665	570	510	364	100	4	4.5	16-φ54	1508	600
