（K）WPZ543F （K）WPZ544F锥齿轮传动无导流孔平板闸阀

锥齿轮传动无导流孔平板闸阀

产品型号：（K）WPZ543F （K）WPZ544F

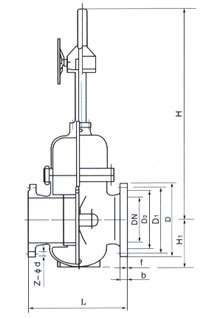

主要外形尺寸：

PN(MPa)	DN	L	D	D1	D2	D0	f	b	H	H1	Z-φ
1.6	50	178	160	125	100	250	3	16	584	80	4-18
	65	190	180	145	120	250	3	18	634	95	4-18
	80	203	195	160	135	250	3	20	688	100	8-18
	100	229	215	180	155	300	3	20	863	114	8-18
	125	254	245	210	185	350	3	22	940	132	8-18
	150	267	280	240	210	350	3	24	1030	150	8-23
	200	292	335	295	265	350	3	26	1277	168	12-23
	250	330	405	355	320	400	3	30	1491	203	12-25
	300	356	460	410	375	450	4	30	1701	237	12-25
	350	381	520	470	435	500	4	34	1875	265	16-25
	400	406	580	525	485	305	4	36	2180	300	16-30
	450	432	640	585	545	305	4	40	2440	325	20-30
	500	457	705	650	608	305	4	44	2860	360	20-34
	600	508	840	770	718	305	5	48	3450	425	20-41
	700	610	910	840	788	305	5	50	3960	460	24-41
	800	660	1020	950	898	305	5	52	4550	512	24-41
	900	711	1120	1050	998	250	5	54	5250	565	28-41
	1000	811	1255	1170	1110	250	5	56	5870	630	28-48

2.5	50	178	160	125	100	250	3	20	584	80	4-18
	65	190	180	145	120	300	3	22	634	95	8-18
	80	203	195	160	135	350	3	22	688	100	8-18
	100	229	230	190	160	350	3	24	863	114	8-23
	125	254	270	220	188	350	3	28	940	132	8-25
	150	267	300	250	218	400	3	30	1030	150	8-25
	200	292	360	310	278	450	3	34	1277	168	12-25
	250	330	425	370	332	500	3	36	1491	203	12-30
	300	356	485	430	390	305	4	40	1701	237	16-30
	350	381	550	490	448	305	4	44	1875	265	16-34
	400	406	610	550	505	305	4	48	2180	300	16-34
	450	432	660	600	555	305	4	50	2440	325	20-34
	500	457	730	660	610	305	4	52	2860	360	20-41
	600	508	840	770	718	305	5	56	3450	425	20-41
	700	610	955	875	815	305	5	60	3960	460	24-48
	800	660	1070	990	930	305	5	64	4550	512	24-48
	900	711	1180	1090	1025		5	66	5250	595	28-54
	1000	811	1305	1210	1140		5	68	5870	660	28-58

■主要外形尺寸及连接尺寸(JB/T79.2-1994)

PN(MPa)	DN	L	D	D1	D2	Y	D0	f	f2	b	H	H1	Z- φ
4.0	50	250	160	125	100	88	250	3	4	20	584	80	4-18
	65	280	180	145	120	110	250	3	4	22	634	95	8-18
	80	310	195	160	135	121	250	3	4	22	678	102	8-18
	100	350	230	190	160	150	300	3	4.5	24	863	115	8-23
	125	400	270	220	188	176	350	3	4.5	28	940	133	8-25
	150	450	300	250	218	204	350	3	4.5	30	1040	152	8-25
	200	550	375	320	282	260	350	3	4.5	38	1282	188	12-30
	250	650	445	385	345	313	400	3	4.5	42	1495	223	12-34
	300	750	510	450	408	364	450	4	4.5	46	1701	250	16-34
	350	850	570	510	465	422	500	4	5	52	1880	280	16-34
	400	950	655	585	535	474	305	4	5	58	2200	310	20-41
	450	1050	680	610	560	524	305	4	5	60	2480	335	20-41
	500	1150	755	670	612	576	305	4	5	62	2890	380	20-48
	600	1350	890	795	730	678	305	5	6	62	3460	450	20-54
	700	1450	995	900	835	768	305	5	6	68	3985	500	24-54
	800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-58

6.4	50	250	175	135	105	88	250	3	4	26	584	90	4-23
	65	280	200	160	130	110	250	3	4	28	634	105	8-23
	80	310	210	170	140	121	250	3	4	30	679	110	8-23
	100	350	250	200	168	150	300	3	4.5	32	763	130	8-25
	125	400	295	240	202	176	350	3	4.5	36	970	150	8-30
	150	450	340	280	240	204	350	3	4.5	38	1038	175	8-34
	200	550	405	345	300	260	350	3	4.5	44	1282	210	12-34
	250	650	470	400	352	313	400	3	4.5	48	1495	240	12-41
	300	750	530	460	412	364	450	4	4.5	54	1965	270	16-41
	350	850	595	525	475	422	500	4	5	60	2185	300	16-41
	400	950	670	585	525	474	305	4	5	66	2573	335	16-48
	450	1050	715	630	570	524	350	4	5	68	2800	360	20-48
	500	1150	800	705	640	576	305	4	5	70	3280	405	20-54
	600	1350	930	820	750	678	305	5	6	76	3800	470	20-58

10.0	50	250	195	145	112	88	250	3	4	28	590	100	4-25
	65	280	220	170	138	110	250	3	4	32	640	115	8-25
	80	310	230	180	148	121	250	3	4	34	680	120	8-25
	100	350	265	210	172	150	300	3	4.5	38	870	135	8-30
	125	400	310	250	210	176	350	3	4.5	42	980	155	8-34
	150	450	350	290	250	204	350	3	4.5	46	1100	180	12-34
	200	550	430	360	312	260	350	3	4.5	54	1315	220	12-41
	250	650	500	430	382	313	400	3	4.5	60	1605	255	12-41
	300	750	585	500	442	364	450	4	4.5	70	1925	295	16-48
	350	850	665	560	498	422	500	4	5	76	2280	335	16-54
	400	950	715	620	558	474	305	4	5	80	2580	360	16-54
