| 磁性浮子液位计 |
| 产品型号：RUHZ-52 |
|
|
|
概述：
UHZ-52系列磁翻柱浮子液位计，是本厂引进、国内外同类产品，并加以吸收、消化、提高，按原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠、安全性好，它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃板（管）式液位计具有更高的可靠性、安全性、性、实用性。
磁翻柱浮子液位计的显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计上液位报警、控制开关，可实现液位或界位的上、下限报警、控制、配上干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mmADC标准信号，实现远距离指示、检测、记录与控制。该系列磁翻柱液位计可广泛适用与电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。 |
特点：
●适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。
●指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
●测量范围大，不受贮槽高度限制。
●指示机构与被测介质完全隔离，因而密封性好、可靠性高，使用安全。
●结构简单，安装方便，维护费用低。
●耐腐蚀、无需电源、防爆。
|
 |

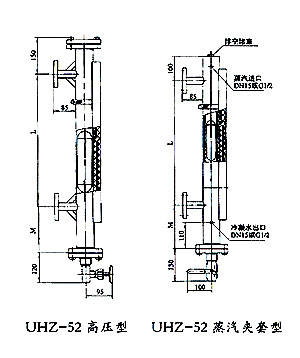

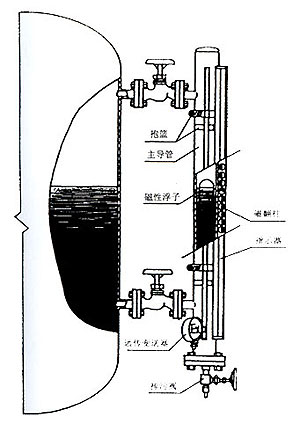

结构原理：
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。 |
|
液体介质密度与沉筒距对照表(PN1.6～4.0MPa)：
|
液体介质密度(g/cm3) |
沉筒距M(mm) |
典型液体介质示例 |
|
0.45～0.60
|
320～380
|
液化石油气、液氨、乙烯、氢氰酸、乙烷
|
|
0.61～0.74
|
260～320
|
汽油、丁二烯
|
|
0.75～0.85
|
230～260
|
甲醇、环氧(丙烷)、二甲苯、轻油、乙醇
|
|
0.86～0.99
|
200～230
|
丙酮、氨水、粗苯、啤酒、重酒、牛脂、乙苯
|
|
1.00～1.10
|
180～200
|
水、醋酸、樟脑油
|
|
1.11～1.25
|
160～180
|
盐酸、焦油、氯磺酸、硝基苯、FR-22
|
|
1.26～1.39
|
140～160
|
液碱、麦芽糖、20%稀硫酸、硫酸二甲酯
|
|
1.40～1.59
|
120～140
|
液氯、稀硫酸、浓硝酸、FR-12、氯仿
|
|
1.60～2.00
|
100～120
|
98%硫酸、发烟硫酸、高氯酸、溴水磷酸、氟油
|
|
|
主要技术参数：
1、测量范围：0～15000mm
2、准确度：±10mm
3、翻柱直径：10mm
4、公称压力：PV1.6～10.0MPa
5、公称通径：DN20
6、介质密度：≥0.45g/cm3
7、介质密度差：≥0.15g/cm3（测量界位）
8、介质温度：-40～+250℃（特殊要求可达450℃）
9、介质粘度：1st（0.001㎡/s）对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选带蒸汽夹套式液位计
10、连接法兰：采用化工部1997年新颁布的HG20592-20635-97标准。若采用其他标准（如GB、ANSI、DIN等标准），请用户在订货时注明
11、XGZU-500系列光柱指示数字显示调节报警仪祥见说明书 |
  |
|
报警器技术参数：
1、供电电源电压：220V.AC，50Hz
2、输出信号：二常开，二常闭开关信号
3、开关触点容量：220V，2A
4、工作寿命：〉100000次
5、报警精度：±5mm
6、环境温度：-40～+60℃
7、防爆型式及防爆标志：经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT4
8、报警开关防爆软管接口：M20×1.5内螺 |
|
远传（变送）装置技术参数：
1、远传装置量程：0～15000mm；在同一个设备上，因量程过大而同时使用多台同一型号的浮子液位计时，远传部分可以串联使用，但用户在订货时须注明
2、精度：±10mm
3、回差：±10mm
4、输出信号：4～20mA.DC
5、远传大距离：3Km，敷设电缆电容、电感大值不超过0.13uF.4.12mH
6、电源电压：24V.DC、220V.AC50Hz(浮子液位计配带24V直流稳压电源)
7、环境温度：-40～+60℃
8、负载阻抗：250Ω
9、防爆软管接口：M20×1.5内螺纹
10、功耗：<1.0W
11、防爆型式及防爆标志：经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT4
|
|

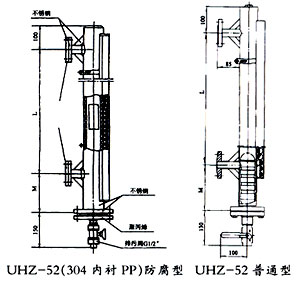

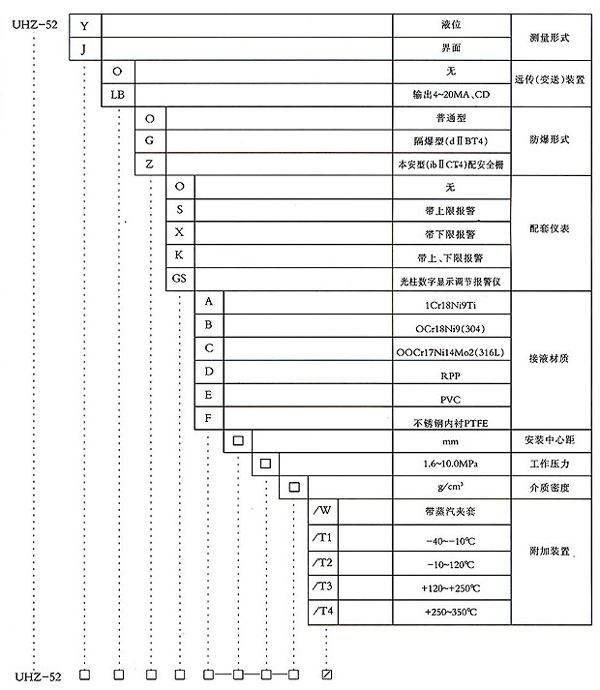

型号、规格：
|
 |
